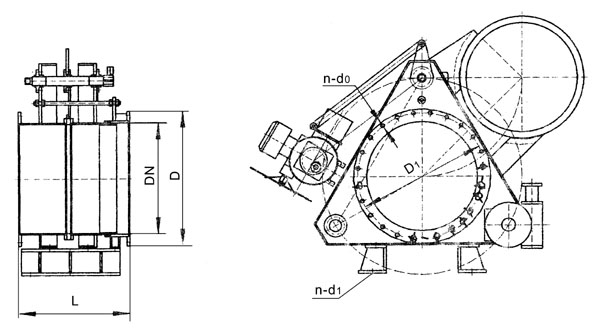

一、結構簡圖

二、主要結構特點

1、本閥由閥門本體、驅動裝置，夾緊裝置等組成。 　2、閥門本體采用三點式結構，結構緊湊、整體剛性好、重量好。 　3、閥體、閥板密封副采用不銹鋼與橡膠組成的柔性密封副，密封可靠，密封圈采用氟橡膠，耐高溫，使用壽命長。 　4、夾緊機構采用絲桿螺母式，夾緊、松開動作迅速，自鎖性好。 　5、采用防爆型電機，無論在室內還是室外，均能保證閥門安全可靠運作。 　6、本盲板閥可現場手動操作，也可遠距離順控。 　7、本盲板閥也可單獨設計電氣控制箱操作控制裝置，本機出廠不配電氣控制箱，用戶如需另訂。

三、動作原理

1、由閥開啟到閥關閉： 夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位（指標燈顯示），驅動電機動作，帶動閘板作逆時針轉動到位，閘板關閉到位（指示燈顯示），夾緊電機動作，帶動絲桿作順時針轉動，閥體夾緊到位（指示燈顯示）完成閥門由開啟到關閉的全過程。 　2、閥門由關閉到開啟： 夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位（指標燈顯示），驅動電機動作，帶動閘板作順時針轉動，閘板開啟到位，（指示燈顯示）完成閥門由關閉到開啟的全過程。

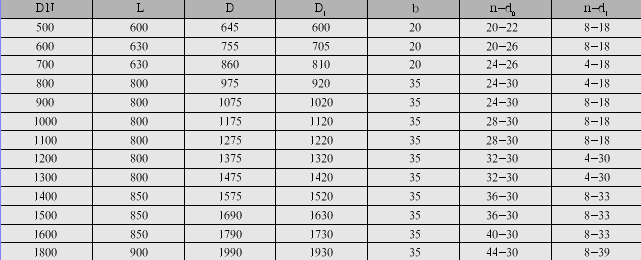

四、主要連接尺寸

中國.上玉集團有限公司是專業生產特殊閥門的廠家，電動盲板閥訂貨須知：
一、①電動盲板閥產品名稱與型號②電動盲板閥口徑③電動盲板閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的電動盲板閥型號，請按電動盲板閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站，如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。
