襯氟截止閥

+放大圖片

產品名稱：襯氟截止閥
閥門型號：J41Fs
上一個產品：堰式襯膠隔膜閥
下一個產品：氣動三通閥(快裝)
在線客服：
在線訂購：

產品介紹
型號意義

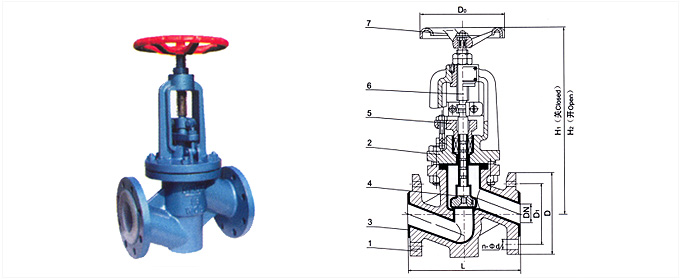

產品結構/安裝尺寸
故障原因及排除方法

產品關鍵字：截止閥,襯氟截止閥

產品名稱：襯氟截止閥
產品型號：J41Fs

一、J41Fs襯氟截止閥概述:

J41Fs襯氟截止閥是指關閉件（閥瓣）由閥桿帶動并沿閥痤中心軸線做升降運動的閥門，在管路上主要用來接通或截?cái)喙苈分械慕橘|(zhì)，但不能做節流用。

截止閥基本結構:

1、氟塑料襯里J41F46型直通式，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通徑1/4）等優點，被廣泛應用在石油、化工等管路系統做截?cái)嘟橘|(zhì)用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生高速介質流沖蝕破壞密封面。

2、閥瓣與閥桿設計為一體結構，用以防止由管路壓力波動造成內件沖出閥體的可能有性，結構緊湊，使用安全。

二、J41Fs襯氟截止閥設計特點:

1.氟塑料全襯里J41F46型直通式、J45F46型直流式、J44F46型角式截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通徑1/4）等項優點，被廣泛應用在石油、化工等管路系統中做截?cái)嘟橘|(zhì)用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。

2.閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。

3.氟塑料全襯里截止閥可根據所輸送介質、客戶要求選用內襯里材質，主要有：

聚四氟乙烯（PTFE，簡稱F4 ）

聚全氟代乙丙烯（FEP，簡稱F46）

可熔性聚四氟乙烯（PFA）

超高分子量聚乙烯（PE）

三、J41Fs襯氟截止閥性能參數:

公稱通徑：DN15～350mm 　　

公稱壓力：PN1.0～2.5Mpa 　　

連接形式：法蘭連接　　

驅動裝置：手動，蝸輪傳動，電動，氣動　　

適用介質：硫酸，氫氟酸，磷酸，氯氣，強堿，王水等任意具有強腐蝕性的介質。

四、J41Fs襯氟截止閥型號與意義:

J41F46-16-DN200

J：截止閥類代號 4：連接型式為法蘭連接

1：結構型式為直通式 F46：過流部分材料為F46（聚全氟乙丙烯）

16：16公斤壓力 DN200：通徑為200MM

中國.上玉集團有限公司是專業生產襯氟閥門的廠家，襯氟截止閥訂貨須知：
一、①襯氟截止閥產品名稱與型號②襯氟截止閥口徑③襯氟截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的襯氟截止閥型號，請按襯氟截止閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站，如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。

公稱通徑DN	L mm	D mm	D1 mm	n-φd mm	H1 mm	H2 mm	D0 mm	質量 kg
15	130	95	65	4-14	225	240	100	4
20	130	105	75	4-14	230	250	100	6
25	130	115	85	4-14	264	288	120	8
32	130	140	100	4-18	272	296	120	10.5
40	130	150	110	4-18	300	325	140	16.5
50	130	165	125	4-18	321	345	140	18
65	130	185	145	4-18	366	396	160	26
80	130	200	160	6/2-18	400	438	200	36.5
100	130	220	180	6/2-18	476	517	280	56
125	130	250	210	6/2-18	530	560	280	64
150	130	285	240	6/2-22	650	605	320	85
200	130	340	295	6/2-22	650	770	360	155
250	130	395	350	8/4-22	690	810	400	243
300	130	445	400	8/4-22	730	845	400	295
350	130	505	460	12/4-22
